Cable Modalità Unika, Kostruzzjoni ta' tubi maħlula, tubi mimlijin bil-ġelatina, elementi (tubi u vireg tal-mili) imqiegħda madwar membru tas-saħħa ċentrali mhux metalliku, ħjut tal-poliester użati biex jorbot il-qalba tal-kejbil, tejp li jimblokka l-ilma imgeżwer tal-qalba tal-kejbil, ħajt aramid imsaħħaħ u għant ta 'barra tal-PE. Fil-qosor, ADSS Fiber Optic Cable huwa soluzzjoni innovattiva għall-komunikazzjoni tal-fibra ottika mill-ajru, li toffri kapaċitajiet ta 'appoġġ waħdu, kostruzzjoni dielettrika, u prestazzjoni robusta f'diversi kundizzjonijiet ambjentali.
Disinn ta 'struttura tal-kejbil tal-fibra ottika ADSS u speċifikazzjonijiet tekniċi
1. Elementi tad-disinn tal-kejbil ADSS:
AŻona meteoroloġika ambjentali:
a: Veloċità tar-riħ
b: Ħxuna tas-silġ
c: Temperatura ta 'l-arja
d: Topografija u forma tal-art.
B Il-linja tal-elettriku li trid tinbena:
a: Vultaġġ nominali u vultaġġ massimu operattiv
b: Tip ta 'torri u wajer, tip ta' wajer ta 'l-art u tqassim
c: It-tul tas-sezzjoni tat-tensjoni, Gap standard (jirrappreżenta l-medda, il-medda orizzontali massima, il-medda vertikali massima)
d: Is-sag massimu tal-kondutturi u l-wajers tal-art ta 'kull sezzjoni tat-tensjoni.

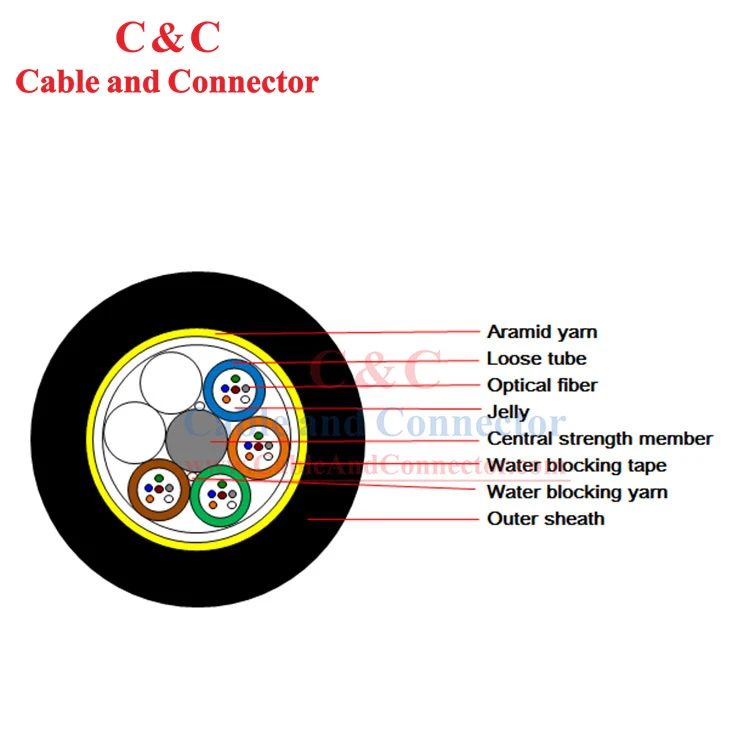

2. Dijagramma tal-istruttura tal-kejbil ottiku
3. Speċifikazzjoni Teknika tal-Kejbil tal-Fiber Optic ADSS
Qalba tal-kejbil u dijametru
Tip u piż tal-kejbil ottiku
Qawwa tat-tensjoni, Qawwa Kompressiva
jivvibra u jiżfen
Titwil u tul żejjed
Reżistenza tat-traċċar tal-għant ta 'barra
Kompatibbiltà tal-Hardware
Struttura tal-kejbil u parametru
|
SN |
Oġġett |
Unità |
Valur |
|
|
1 |
Nru ta' fibri |
għadd |
6/12/24 |
48 |
|
2 |
Numru ta' fibri għal kull tubu |
għadd |
6 |
12 |
|
3 |
Nru ta' elementi |
għadd |
6 |
6 |
|
4 |
Dijametru tal-kejbil (± 5%) |
Mm |
12.0 |
12.6 |
|
5 |
Piż tal-kejbil (±10%) |
kg/km |
100 |
116 |
|
6 |
MAT (MAX. Tensjoni tax-Xogħol Permessi) |
N |
2800 |
|
|
7 |
Tgħaffiġ għal żmien qasir |
N/100mm |
1000 |
|
|
8 |
Ħxuna tas-silġ |
Mm |
0 |
|
|
9 |
Veloċità tar-riħ |
m/s |
27 |
|
|
10 |
Max Span |
m |
100 |
|
Nota: Id-daqsijiet mekkaniċi huma valuri nominali.
Karatteristika tal-Fibra Ottika
|
G652D Fibra Informazzjoni |
|
|
Dijametru tal-kamp tal-modalità (1310nm) |
9.2mm±0.4mm |
|
Dijametru tal-kamp tal-mod (1550nm) |
10.4mm±0.8mm |
|
Qatta 'wavelength tal-fibra bil-cable (λCc) |
£1260Nm |
|
Attenwazzjoni f'1310nm |
£0.36dB/km |
|
Attenwazzjoni f'1550nm |
£0.22dB/km |
|
Telf tal-liwi f'1550nm (100 dawra, raġġ ta '30mm) |
£0.05dB |
|
Dispersjoni fil-medda 1288 sa 1339nm |
£3.5ps/ (NM•KM) |
|
Dispersjoni f'1550nm |
£18ps/ (NM•KM) |
|
Inklinazzjoni ta 'dispersjoni f'wavelength ta' dispersjoni żero |
£0.092ps/ (nm2•km) |
Kundizzjoni tad-Disinn
|
Proġett I |
Proġett II |
|
Qlub tal-fibra |
Qlub tal-fibra |
|
Ispan ta 'installazzjoni |
Max. tensjoni permissibbli |
|
Grad ta 'vultaġġ |
Grad ta 'vultaġġ |
|
Max., Min., Avg. temperatura |
|
|
Max. veloċità tar-riħ |
|
|
Max. ħxuna tal-kopertura tas-silġ |
|
