Deskrizzjoni tal-24F Mini Adss Cable
ASU: Mhux -Armored Uni-Cable ottiku tat-tubu b'fibri mqiegħda f'tubu buffer maħlul. Il-qalba tal-kejbil hija protetta bil-ġelatina biex tipprevjeni l-intrużjoni tal-ilma u l-migrazzjoni, u tkopri b'ġakketta sewda tal-polyethylene out. Żewġ FRP inkorporati jew wajer metalliku jipprovdu tensjoni tax-xewqa.

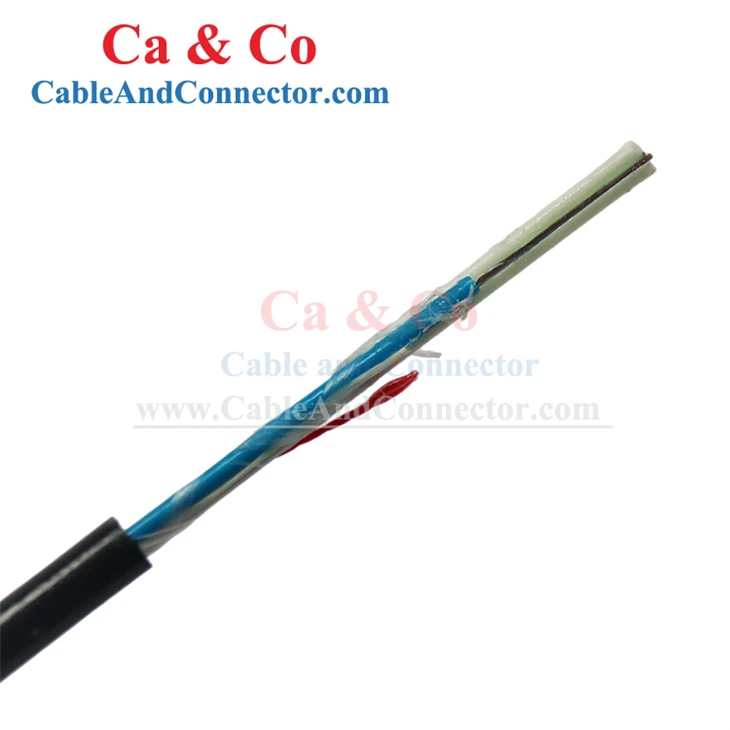

Stampa ta' 24F Mini Adss Cable
Speċifikazzjoni
|
Oġġett |
Unità |
Speċifikazzjoni |
|
|
Tip ta' Fibra |
G.652D |
||
|
Dijametru tal-qasam tal-mod |
1310nm |
μm |
9.2±0.4 |
|
1550nm |
μm |
10.4±0.8 |
|
|
Dijametru tal-kisi |
μm |
125.0 |
|
|
Kisi mhux-ċirkolari |
% |
<1.0 |
|
|
Żball tal-konċentriċità tal-qalba/kisi |
μm |
<0.5 |
|
|
Dijametru tal-kisi |
μm |
245±5 |
|
|
Kisi mhux-Ċirkolari |
% |
<6.0 |
|
|
Żball tal-konċentriċità tal-kisi/kisi |
μm |
<12.0 |
|
|
Wavelength tal-kejbil maqtugħ-off |
nm |
<1260 |
|
|
Koeffiċjent ta' Attenwazzjoni |
1310nm |
dB/km |
<0.36 |
|
1550nm |
dB/km |
<0.22 |
|
|
Livell ta 'stress ta' prova |
kpsi |
Ikbar minn jew ugwali għal 100 |
|
1■Mekkaniċi u Karatteristiċi Ambjentali
|
Oġġett |
Unità |
Speċifikazzjonijiet |
|
Tensjoni (Żmien twil) |
N |
1000 |
|
Tensjoni (Terminu Qasir) |
N |
2000 |
|
Għaffeġ (Żmien twil) |
N/10cm |
300 |
|
Tgħaffiġ (Terminu Qasir) |
N/10cm |
1000 |
|
Min. Raġġ tal-liwja (Dinamika) |
mm |
20D |
|
Min.Bend Radius (Statiku) |
mm |
10D |
|
Temperatura ta 'installazzjoni |
grad |
-40-+60 |
|
Temperatura Operattiva |
grad |
-40-+70 |
|
Temperatura tal-Ħażna |
grad |
-40-+70 |
|
Liwi ripetuti |
Tagħbija: 250N; numru ta 'ċikli: 30 L-ebda attenwazzjoni ta' żieda ovvja, l-ebda waqfa tal-fibra u l-ebda ħsara fil-kejbil. |
|
|
Torsjoni |
Tagħbija: 250N; numru ta 'ċikli:10; Angolu tal-brim: ± 90 grad L-ebda attenwazzjoni ta 'żieda ovvja, l-ebda waqfa tal-fibra u l-ebda ħsara fil-kejbil. |
|
|
Impatt |
Enerġija tal-impatt: 450g × 1m; raġġ tar-ras tal-martell: 12.5mm; numru ta 'impatt: 5 L-ebda attenwazzjoni ta' żieda ovvja, l-ebda fibra waqfa u l-ebda ħsara fil-kejbil. |
|
