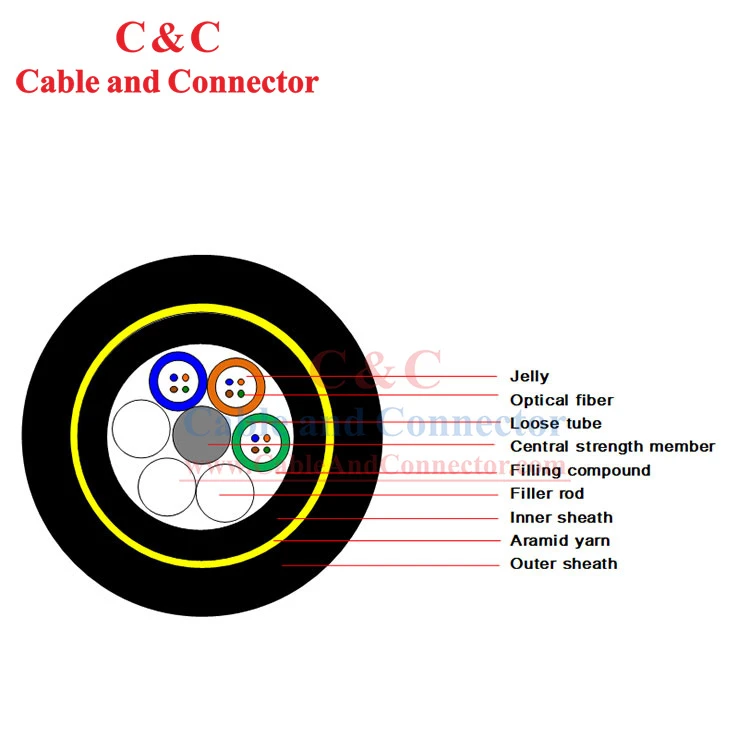

Kejbil tal-Fibra Modalità Unika, Kostruzzjoni ta 'tubi sfużi, tubi mimlija bil-ġelatina, elementi (tubi u vireg tal-mili) imqiegħda madwar membru tas-saħħa ċentrali mhux metalliku, ħjut tal-poliester użati biex jorbot il-qalba tal-kejbil, kompost mimli fl-aperturi tal-qalba tal-kejbil, imbagħad għant ta 'ġewwa tal-PE, ħajt aramid rinfurzat u għant ta' barra PE. Fil-qosor, ADSS Fiber Optic Cable huwa soluzzjoni innovattiva għall-komunikazzjoni tal-fibra ottika mill-ajru, li toffri kapaċitajiet ta 'appoġġ waħdu, kostruzzjoni dielettrika, u prestazzjoni robusta f'diversi kundizzjonijiet ambjentali.
Kodiċi tal-kulur tal-fibra
Il-kulur tal-fibra f'kull tubu jibda minn Nru 1 Blu.
|
1 |
2 |
3 |
4 |
|
Blu |
Oranġjo |
Aħdar |
Kannella |
Kodiċi tal-kulur għal tubu maħlul u virga tal-mili
Il-kulur tat-tubu jibda minn Nru 1 Blu. Jekk ikun hemm fillers, il-kulur huwa n-natura.
|
1 |
2 |
3 |
|
Blu |
Oranġjo |
Aħdar |
Struttura tal-kejbil u parametru
|
SN |
Oġġett |
Unità |
Valur |
|
1 |
Nru ta' fibri |
għadd |
12 |
|
2 |
Numru ta' fibri għal kull tubu |
għadd |
4 |
|
3 |
Nru ta' elementi |
għadd |
6 |
|
4 |
Ħxuna tal-għant ta 'ġewwa |
Mm |
0.9 |
|
5 |
Ħxuna tal-għant ta 'barra |
Mm |
1.7 |
|
6 |
Dijametru tal-kejbil |
Mm |
13.9 |
|
7 |
Piż tal-kejbil |
kg/km |
155 |
|
8 |
Tensjoni massima permissibbli |
N |
10000 |
|
9 |
Tgħaffiġ għal żmien qasir |
N/100mm |
2200 |
|
10 |
Span |
m |
400 |
Nota: Id-daqsijiet mekkaniċi huma valuri nominali.
Karatteristika tal-Cable ottiku
1) Min. raġġ tal-liwi għall-installazzjoni
Statiku: 10 x dijametru tal-kejbil
Dinamika: 20 x dijametru tal-kejbil
2) Firxa tat-temperatura tal-applikazzjoni
Operazzjoni: -40 grad ~ +60 grad
Installazzjoni: -10 grad ~ +60 grad
Ħażna/trasport: -40 grad ~ +60 grad
3) Test ewlieni tal-prestazzjoni mekkanika u ambjentali
|
Oġġett |
Metodu tat-Test |
Kundizzjoni ta' Aċċettazzjoni |
|
Saħħa tat-tensjoni IEC 60794-1-2-E1 |
- Tagħbija: Tensjoni massima permissibbli - Tul tal-kejbil: madwar 50m - Ħin tat-tagħbija: 1min |
- Razza tal-fibra £ 0.33% - L-ebda waqfa tal-fibra u l-ebda ħsara lill-għant. |
|
Test tat-tgħaffiġ IEC 60794-1-2-E3 |
- Tagħbija: Tgħaffiġ għal żmien qasir - Ħin tat-tagħbija: 1min |
- Bidla fit-telf £ 0.1dB@1550nm - L-ebda waqfa tal-fibra u l-ebda ħsara lill-għant. |
